依据《建筑给水排水设计规范》GB 50015-2003第五章第一节 中的热水用水定额国家标准, 宾馆客房用热水定额为100L/人,由于宾馆的旅客洗澡时间均是不统一的且用水时间按24小时计, 另外宾馆的用水时间在20：00到22：00出现一个高峰，结合实际情况，宾馆热水系统应配置较大容积的保温水箱以储备足够的热水量保证宾馆用热水高峰时段的热水负荷需求
【模板案例】17000平方采暖，130个客房热水，锅炉选型
1、生活热水负荷
依据《建筑给水排水设计规范》GB 50015-2003第五章第一节<热水用水定额、水温和水质> 中的热水用水定额国家标准, 宾馆客房用热水定额为100L/人,由于宾馆的旅客洗澡时间均是不统一的且用水时间按24小时计, 另外宾馆的用水时间在20：00到22：00出现一个高峰，结合实际情况，宾馆热水系统应配置较大容积的保温水箱以储备足够的热水量保证宾馆用热水高峰时段的热水负荷需求
Qh=Kn*mqr/T：
式中 Qh--最大小时热水用量l/h;
m--用水计算单位数(人数或床位数);130*2=260人
qr--热水用水定额(L/人·d或L/床·d);
Kh--小时变化系数，按下表，取值6.84

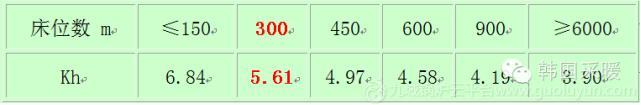

下表为标准推荐的热水小时变化系数Kh的值
由此可得:
最大小时热水用量Qh=5.61*260*100L/24=6077L/h≈6m³/h
全天用热用量Qq=100L/d·p*260=26000L/d=26m³
高峰期(20:00～22:00)按满负荷最大小时热水用量考虑,这两个小时最大用水量为6*2=12m3.若我们设定一个12m3的热水水箱提前加热，能满足这两个小时的满负荷使用且有节余，因此满足系统用水要求。
Q生活热水= cQq*(t2-t1)/3600
=4.187*26000*(55-5)/3600/6
=251.9W，(每天启动6小时)
2、 暖热负荷按下列公式计算
Qh=qhA*0.001
式中： Qh——采暖设计热负荷(kW)
qh——采暖热指标(W/m2)。这里取90 W/㎡，包头地区冬季比较寒冷;
A——采暖建筑物的建筑面积(㎡)，这里为17000㎡;
按上述公式及数值，计算采暖热负荷：
Q采暖=90W/㎡×17000 ㎡/1000=1530KW
3、设备选型方案意见
※考虑系统管线的热损失，以及人们生活水平提高后对室内采暖温度要求提高两方面因素，功率选择时应该增加安全裕度系数;所以在锅炉选择时应该慎重对待，也应该增加安全系数;设计院的普遍做法是，在锅炉选择时，实际选择的锅炉规格远远大于设计需要的负荷，一般为1.2-1.4倍。这里选择了1.3安全系数，则修订后的总负荷为：
Q生活热水=251.9*1.3=327.47KW
Q取暖=1530*1.3=1989KW
参照海顿锅炉的系列型谱，提出以下两个方案：
方案一、
生活热水部分推荐选用1台海顿HDB-300(QW)常压立式热水锅炉(生活热水专用)，额定功率为350KW>327.47KW，可以满足需求;
取暖部分推荐选用1台海顿CWNS2.1-85/60Y(Q)卧式常压热水锅炉，额定功率为2100KW>1989KW，可以满足需求。
方案二、
生活热水部分推荐选用1台海顿HDB-300(QW)常压立式热水锅炉(生活热水专用)，额定功率为350KW>327.47KW，可以满足需求;
取暖部分推荐选用2台海顿CWNS1.05-85/60Y(Q)卧式常压热水锅炉，额定功率为2*1050KW=2100KW>1989KW，可以满足需求。
